Burkert-德国-宝德球阀

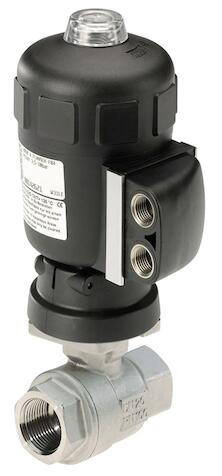

      图上整套宝德球阀 2652 和 2655，由一个气动旋转驱动装置（型号 2050）和一个二位二通球阀构成。球阀外壳由两部分（型号 2652）或三部分（型号 2655）构成。通过一个标准端口连接驱动装置与球阀（法兰连接）。通过一个线性活塞和粗牙螺纹联轴器，在驱动装置中生成旋转运动。旋转驱动装置会将球阀转动 90°，由此打开或关闭管道截面。驱动装置具有一个用于显示活塞位置的光学指示器。此款紧凑型气动球阀具有非常广泛的用途，也可以在恶劣的、具有轻微侵蚀性的条件下使用。该紧凑型气动球阀适用于各种应用场合，甚至可用于苛刻工作条件、微腐蚀性环境。

   1 .2 片或 3 片式球阀
   2  .气动执行机构
   3  .结构紧凑
   4  .光学式位置指示器
   5 .先导阀为 NAMUR 接口
   宝德球阀 2652型技术参数:
    内孔: DN 10-50
    阀体材质: 不锈钢 1.4408
    执行机构材质: PA (聚酰胺，玻璃纤维加强)
    密封材质: PTFE
    介质: 对阀体和密封材质无侵害的气体和液体
    介质温度: -10 to +120°C
    环境温度: -10 to +60 °C
    控制介质: 中性气体；空气
    连接口: 螺纹接口 G 1/4 - G 2
    先导压力:
    单作用执行机构:5 - 10 bar (63 mm);5 - 6 bar (100 mm)
    双作用执行机构:2 - 10 bar (63 mm);2 - 6 bar (100 mm)
    旋转角: 90°±3°
    90°旋转时间: 1 - 3.5 s (取决于负载和先导压力)
    球阀与执行机构之间的连接: ISO 5211 或 DIN 3337 法兰
    安装: 可根据需要安装，最好将执行机构朝上
    两位三通先导阀，带banjo 螺钉
    阀门密封 FKM，banjo 螺钉密封 NBR

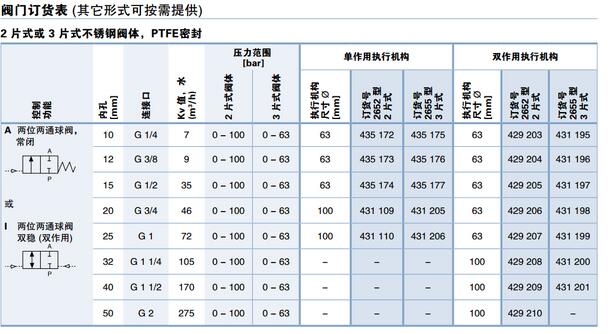

    宝德球阀 2652型订货号如下：
