MOOG伺服阀G761系列、D634系列产品介绍

2020-11-18 15:52:00
俞福任
原创
763
摘要:MOOG伺服阀由永磁力矩马达、喷嘴、档板、阀芯、阀套和控制腔组成。当输入线圈通入电流 伺服阀时,档板向右移动,使右边喷嘴的节流作用加强,流量减少,右侧背压上升;同时使左边喷嘴节流作用减小,流量增加,左侧背压下降。阀芯两端的作用力失去平衡, 阀芯遂向左移动。高压油从S流向C2,送到负载。负载回油通过 C1流过回油口,进入油箱。
MOOG伺服阀G761系列、D634系列阀芯两端的作用力失去平衡, 阀芯遂向左移动。高压油从S流向C2,送到负载。负载回油通过 C1流过回油口,进入油箱。阀芯的位移量与力矩马达的输入电流成正比,作用在阀芯上的液压力与弹簧力相平衡,因此在平衡状态下力矩马达的差动电流与阀芯的位移成正比。如果输入的电流反向,则流量也反向。表中是伺服阀的分类。

如需询价请联系:俞先生手机:13795313447同微信 QQ:2852785353


MOOG伺服阀G761系列:

G761系列电液伺服阀是可用作三通和四通节流型流量控制阀,用于四通阀时控制性能更好。该系列阀为高性能的两级电液伺服阀,在7Mpa额定压降下的额定流量为4Lmin至63L min。馈。该系列阀结构简单、坚固,工作可筆,使用寿命长。这类阀适用于位置、速度、力(或压力)伺服控制系统,并具有很高的动态响应。输入一电流指令信号给力矩马达的线圈将会产生电磁力作用于街铁的两端,街铁因此而带动弹簧管内的挡板偏转。而挡板的偏转将减少某一个喷嘴的流量,进而改变了与此喷嘴相通的阀芯-侧的压力,推动阀芯朝一边移动。

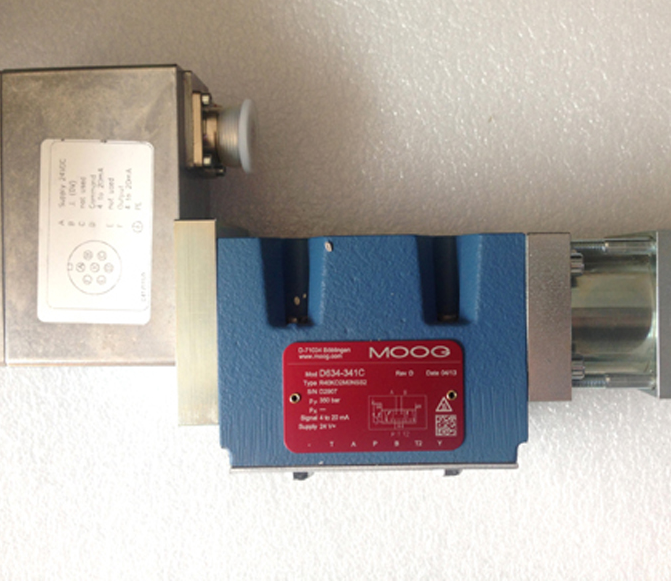

MOOG伺服阀D634系列:

MOOG伺服阀D634具有位置传感器和线性力马达的阀芯位移闭环控制是通过集成电路板是实现的。将与所需阀芯位移对应的电气信号输入集成电路板,此电信号将转换为脉宽调制(PWM)电流以驱动线性力马达。振荡器激励阀芯位置传感器(LVDT) 产生与阀芯位移成正比例的电信号。阀芯的位移打开了供油D(P)与一个控制油口之间的通道,沟通了回油口(T)与另一控制油口之间的油路。同时阀芯的位移也对弹簧杆产生一个作用力,此作用力形成了对衔铁挡板组件的回复力矩。当此回复力矩与由力矩马达的电磁力作用在街铁挡板处的力矩相平衡时,挡板回到零位,滑阀芯保持在这一平衡状态的开启位置,直到输入的给定信号发生变化。
