        美国SUN带先导协助开启的平衡阀是用来控制超驰负载。

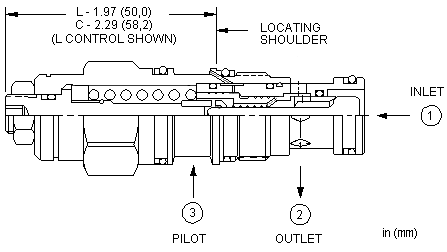

        它允许油液从方向阀(口2)到负载口(口1)单向自由流通,同时直动式,先导协助溢流阀功能可以控制从口1到口2的液流。口3的先导协助以先导比率的作用系数降低了溢流功能的有效设定值。此阀还被称作运动控制阀或者越过中心阀。





·SUN平衡阀的设定值应该至少为负载压力值的1.3倍。


·顺时针旋转调节将会减少设定,降低压力。


·完全释压情况下,设定低于200psi(14bar)。


·2口的背压将会增加溢流值,增加值为(1+先导比)×压力值


·标准设定下,阀的复位压力值高于阀开启值的85%。当设定值小于标准设定值,复位压力值的百分比将相应变小。


·Sun的平衡阀可以被安装进执行器内部的安装孔,成为执行器的一部分,进而更加安全地保护回路。


·有两种单向阀开启压力可选。在防止执行器气穴现象的时候,推荐使用4psi(0.3bar)的单向开启压力。


·这种阀采用小孔的方法减少先导比,所以在1000psi的情况下2,3口之间将会有40in3/min的流量。(0.7L/min在70bar的情况下)。这在主从动的回路以及在阀控液压缸的泄漏测试中都需要考虑。


·所有的3口平衡阀,负载控制阀,以及先导开启单向阀都结构上可以相互替换。(对同样的规格情况下,他们是相同流量路径相同孔型)


·抗腐蚀阀是针对腐蚀环境下使用的,其型号通过后缀“/AP”区分(查阅如下可选项)。外部零件是由不锈钢,同时可能的情况下带有钛或者黄铜,内部的零件由碳钢制作,就如同标准阀。
