ACE安全缓冲器SCS50系列选购

2019-11-27 17:25:00
龙伟
原创
2054
      ACE安全缓冲器是易安装和免维护的,它们是专为紧急减速应用场合而设计的经济型工业缓冲器。SCS产品利用它特殊设计的溢油孔在整个高达1200mm的工作行程中自始至终提供平稳而且恒定的减速。在紧急情况下,内部液压产生的制动力会维持在一个安全水平,使移动负载平稳柔顺的停止下来。特别应用在传送系统,自动仓储,起重机和重型机械。选配杆式传感器,用来显示活塞杆是否已完全回缩。
   功能原理:在通常情况下,活塞杆是完全伸展的。当冲击负载撞击缓冲器时,压力室的液压油通过一连串溢油孔被挤出。处于工作状态的溢油孔的数量与行程呈比例地减少,负载速度也因此逐渐减小直至速度为零。在整个行程中,内部压力和因此产生的反作用力一直保持恒定。内部充满低压氮气的集成储气室既提供了使活塞杆完全伸展的回弹力,又在工作中充当了用于替换液压油储油室的功能。

ACE安全型缓冲器应用:

  ACE安全型缓冲器为航空制造业的精密装配夹具提供保护三元测定器用在航空零件的生产中,它的底座是花岗岩因而绝不能被破坏。所有运动轴都配有SCS45-50系列的安全型缓冲器,避免操作错误或失误造成设备的损坏。一旦转盘发生故障而失控,安全缓冲器能在负载对花岗岩的测量台产生巨大破坏前对其进行减速。

材质:壳体:表面发黑氧化钢
      活塞杆:表面镀锘硬化钢
吸收能量W3:在最da偏心角的位置时,不能超过产品规格表中额定最da吸收能量数值的80%
填充压力:大约2bar
工作温度:-12-+66摄氏度
在最低温度下:可能用到高达60%的阻尼行程。推动活塞杆,缓冲器只提供很小的阻力,没有制动效果。

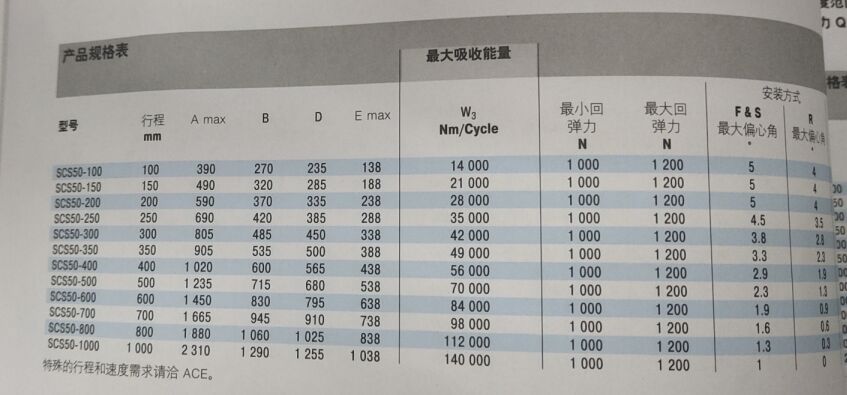

ACE安全缓冲器SCS50系列规格参数:
