美国MAC电磁阀100系列小三通阀产品介绍

2019-04-29 15:22:00
王辉颖
原创
96

MAC电磁阀100系列直动式小三通阀。接口1/8“~1/4”,MAC经典系列,应用广泛。

MAC独有的短行程线圈,平衡式阀芯和强有力的复位弹簧。平衡式结构,一阀六用。联接方式:管式联接、串连联接、板式联接。

有本质防爆阀。


选型举例需订:普通三通电磁阀。接口螺纹:1/4“BSPP,电压/功率:24V DG/6.0w,直接出线式。

正确型号:117B-501BA需订:普通三通电磁阀。接口螺纹:1/4”BSPP,电压/功率:24V DC/2.5W,直接出线式。

1号187B-591BA 接件M-01001-01P


MAC电磁阀的技术参数:

流体介质:压缩空气、中性气体

压力范围:真空~10bar(vacuum~150psi)

润滑要求:不需要,如需要请用油雾器专用油。

过滤要求:40 u m

环境温度:-18℃~60℃

有效通径:2.0mm

流量(Cv值):(P=6bar,Ap=1bar时)Cvo。18

线圈:A级绝缘,可长期通电。可提供F级绝缘线圈。

电压允差:额定电压的-15%~+10%

响应时间:(DC24V,8。5W时)通电响应时间7ms断电响应时间2。0ms。可提供更快响应速度

泄漏量:<50cm3/min

线圈功率:1.0~17.11

MAC电磁阀的常见故障:
电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义:对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关。

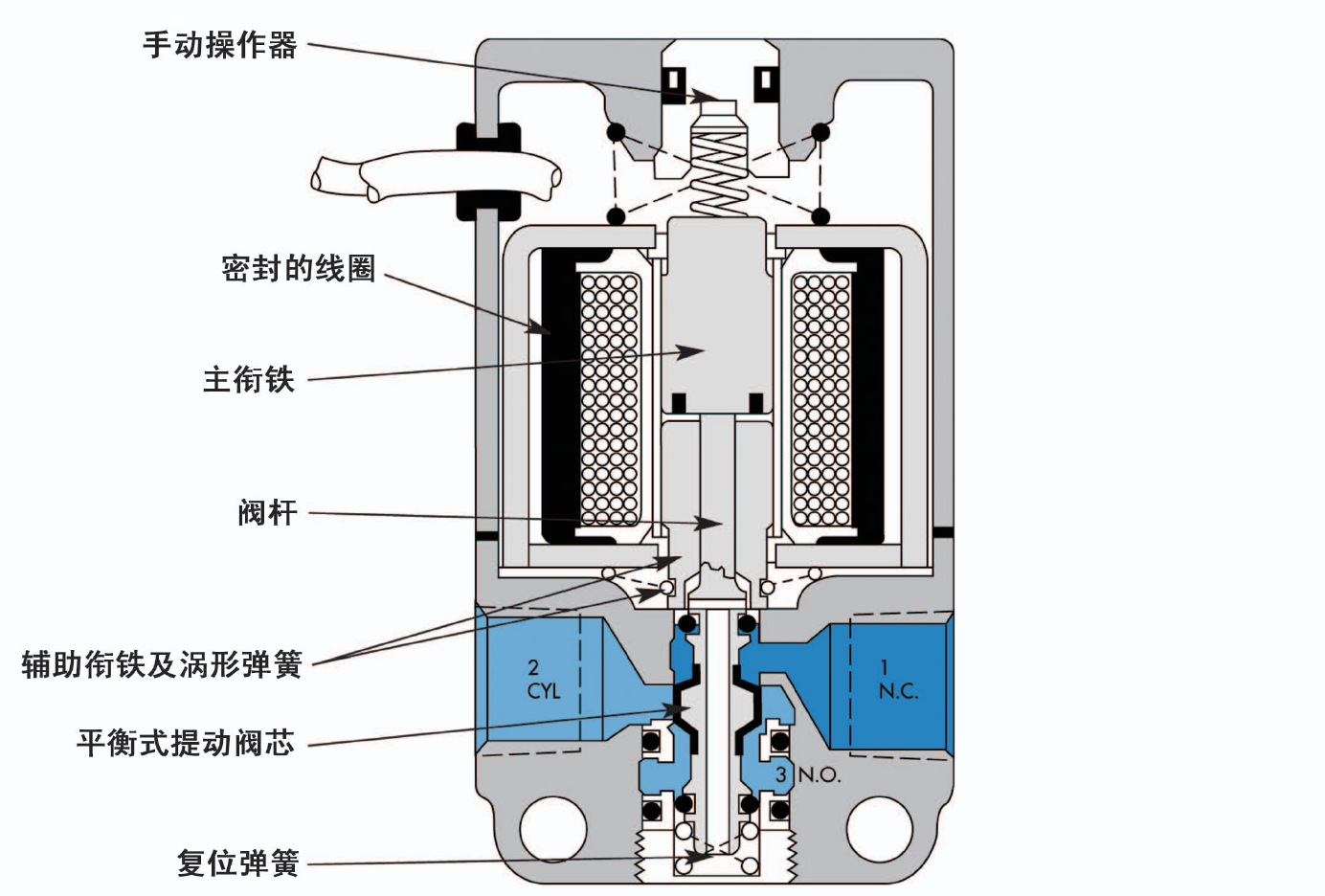

MAC电磁阀100系列产品结构图:
