宝德2664型二位二通球阀技术数据表
- 2018-03-26 16:18:00
- 上海维特锐-周娟 原创
- 2138
电动驱动的球阀 2664，由一个黄铜或不锈钢制外壳和一个带有手动操作装置及光学位置指示器的电机驱动装置构成。驱动装置经由符合 DIN ISO 5211 的机械接口 F03 与球阀相连。球阀根据二位运行原理工作。借助于凸轮和 2 个微型开关进行电压转换。电机驱动装置会将球阀转动 90°，由此打开或关闭管道截面。在带有电位计的结构中，可以驶向规定的中间位置。微型开关或电位计也可应用于电气位置反馈信号。可提供由两部分或三部分构成的阀体。在由三部分构成的结构中，可以将球阀的中间部件简单地从设备中拆除。2664 型球阀适合多种使用中性和侵蚀性介质的情况。
宝德2664型球阀技术数据如下：
1.外壳材料MS镀镍工作电压24 V DC或230 V AC或VA 1.4408电压容差±10％2.驱动器材料PA功耗5.5 W或2.3 W
3.密封材料PTFE 24 V DC时的额定电流230 mA
4.在230 V AC时为10 mA
5.介质气态和液态电机电压24 V DC±10％
6.在24 V DC时驱动扭矩为9 Nm
7.介质，外壳标称模式间歇工作ED 50％和密封材料（循环时间5分钟）
8.不要攻击带极性的可调方向
9.运行时间为90°14秒
10.介质温度0至+80°C电气连接7针圆形连接器
11.环境。根据DIN 43651 0至+ 50°C
12.驱动器
13.带微动开关
14.最大粘度40 mm2 / s带电位计1kΩ15.电缆连接G 1/4至G 1防护等级IP 65，带接线盒
16.住房类型两个或三个部分
17.安装位置任何，最好
18.特殊功能手动操作并向上驱动
19.光学位置连接驱动器接口F03至
20.显示标准为球阀DIN ISO 5211,9 mm
21.流量：Kv值水[m3 / h]压力数据[bar]
22.在+20°C时测量，在过压至大气压力时为1巴压力

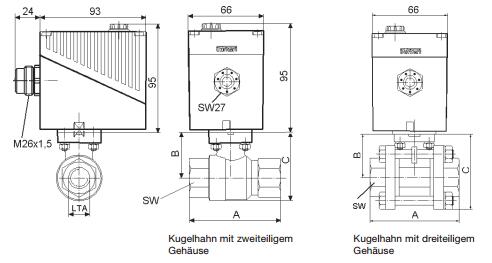

宝德2664型球阀尺寸图如下：
以下为宝德2664型二位二通球阀常用订货号，我公司常备库存现货，
179307 838931
928931 738931
038931 638931
138931 438931
238931 338931
938931 048931
848931 748931
223341 648931
323341 548931
413341 248931
513341 148931
613341 423341
633341 533341
523341 433341
了解更多有关宝德2664型球阀产品信息，或询价比请点击：burkert宝德
