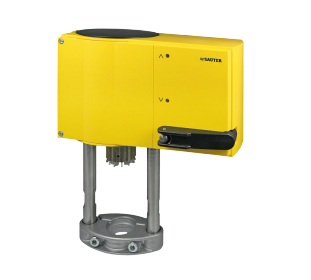

SAUTER阀门执行器带SUT定位器技术资料

 SAUTER是欧洲最早生产恒温器及控制设备的企业之一。旗下的分公司和办事机构遍布欧洲、美洲、亚洲及世界各地的60多个国家和地区。SAUTER阀门执行器以最小的操作自动适应阀门，精确启动和高能效，下面针对SAUTER阀门执行器特征介绍如下：
1操作VQD / BQD和VQE / BQE系列的二通或三通阀以及V / BUG，V / BUS，VUP和V / B6R DN 15 ... 150
2对于输出恒定（0 ... 10 V或4 ... 20 mA）或开关量输出（2点或3点）的控制器控制）
3采用SAUTER通用技术（SUT）电子控制单元和电子控制单元的步进电机，依赖于力的切断
4阀门组装简单;主轴在施加控制电压后自动连接（获得专利系统）
5应用控制信号的自动检测（恒定或切换）;由两个LED指示
6编码开关用于选择特性和运行时间
7可在执行器上设置特性类型（线性/二次/等百分比）
8自动适应阀门冲程（最小阀门行程8 mm，最大阀门行程49 mm）。测量的行程被保存并且即使在电力故障时也不会丢失
9进行电气连接时，可以通过螺钉端子选择操作方向
10曲柄手柄用于外部手动调整，带电机切断和重新初始化的触发器
11多种适配器可将设备安装到非SAUTER阀门上
12电源230 V，带模块或直接连接24 V?/ 24 V =;连续激活也允许230 V
13由烧结钢制成的免维护减速器;变速箱底盘由钢制成
14安装柱由不锈钢制成;安装支架由铸造轻合金制成，用于安装阀
15带螺丝端子的电气连接（最大2.5mm?）
16用于M20×1.5（2×）和M16×的三个分线电缆入口

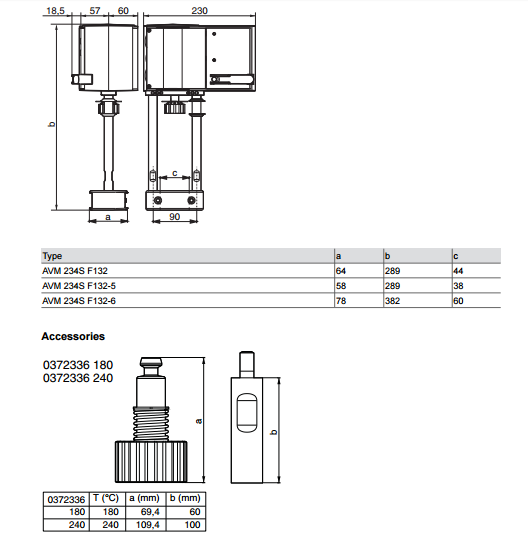

SAUTER阀门执行器安装尺寸介绍：

产品安装使用介绍：
      作为2点阀门执行器（24 V）这种激活（OPEN / CLOSE）可以通过两根导线进行。电压施加到端子1和2a。当电压（24 V）施加到端子2b时，执行器主轴移出。在这个电压之后被关闭时，执行器移动到相反的终点位置。在最终位置（阀门限制停止或达到最大行程）或者在过载的情况下，电子马达切断被激活（无限制开关）。运行时间可以使用编码开关设置。这里不能选择这个特性（结果是阀门的特征）。终端3i，3u和44不得连接。作为3点阀门执行机构（24 V）如果电压施加到端子2a（或2b），则阀门可以移动到任何需要的位置。如果电压施加到端子1和2b上时，致动器主轴移出。它在电路中移动通过端子1和2a闭合。在最终位置（达到阀门限位或最大行程）或过载情况下，电子马达切断被激活（无限位开关）。笔画的方向可以通过改变交换连接。运行时间使用编码开关设置。这里不能选择这个特性（
结果是阀门的特征）。终端3i，3u和44不得连接。连接230 V或100 ... 110 V作为2点/ 3点或连续激活阀门执行器（附件0372332）内置定位器根据控制器的输出信号y控制执行器。端子3u的电压信号（0 ... 10 V-）或端子3i的电流信号作为控制信号。如果两个端子（3u（0 ... 10 V）和3i（4 ... 20 mA））同时有控制信号，具有较高值的输入具有优先权。操作方向1（内部连接2a上的主电源）：当定位信号增加时，执行机构主轴移出。操作方向2（内部连接2b上的主电源）：当定位信号增加时，执行机构主轴移入。起点和控制范围是固定的。要设置部分范围，分割范围单位可以作为附件（仅适用于电压输入3u） - 请参阅打算安装的分程功能在执行器中。在连接电源和初始化之后，执行器移动到每个阀门冲程在0％和100％之间，取决于控制信号。感谢电子和行程测量系统，不会丢失行程，执行器不需要定期重新初始化。到达终点位置时，检查该位置，必要时进行更正并保存再次。因此可以并行操作多个SUT类型的执行器。反馈信号y0 = 0 ... 10 V对应于0到100％的有效行程。如果控制信号0 ... 10 V或4 ... 20 mA被操作方向1，执行机构主轴中断完全移入，或者随着操作方向2完全移出。编码开关可用于设置阀门的特性。等百分比或二次方只有当致动器用作连续致动器时才能生成特征。额外开关可用于选择运行时间（使用2点，3点或连续功能）。连续驱动也可以使用230 V或110 V电源（需要配件）。您必须确保控制器的零线连接到控制电压。中性电源线只能用于模块。
