ABB-ACS510系列变频器技术说明书
- 2017-07-07 10:56:00
- 上海维特锐-丁剑宇 原创
- 4413
ACS510是一款低压交流传动产品，安装简单，配置使用方便，非常节省时间！
ACS510变频器使用领域：
应用于广泛的工业领域，使用各类型负载；另外还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等。
优点：
1、CE认证
2、超越模式
3、循环软起
4、高级控制盘
5、优秀的风机水泵应用
6、用户可自定义U/F曲线
7、用于降低谐波的专利技术:变感式电抗器
8、内置RFI滤波器作为标准配置，适用于第一和第二环境
ACS510变频器：
1、库存现货
2、快速安装
3、快速启动
4、无忧适用
主要性能：
特点：匹配风机水泵，增强PFC应用，最多可控制7个泵，并且能够切换；SPFC循环软启动功能，可依次调节每个泵；多点U/F曲线，可自由定义5点U/F曲线，适用于更灵活广泛的应用；拥有超越模式，应用于隧道风机的火灾模式，可应用于大部分紧急情况下；PID调节器，拥有两个独立的PID控制器，通过PID2可控制一个独立的外部阀门。
更经济：感观特性，噪音更优化，当变频器温度降低时增加开关频率，可控的冷却风机（仅在需要时冷却变频器），按变频器的温度可随机分布开关频率，大大降低变频器噪音并提高功效。
磁通优化:负载降低时自动调整电机磁通。
连接性：简单安装，可并排安装，容易电缆连接，通过多种I/O连接和即插式可方便的连接到现场总线系统，并可减少安装时间。
更加环保：EMC用于第一和第二环境的RFI滤波器作为标配，不需要额外的外部滤波器；电抗器，可根据不同的负载匹配电感量，因此抑制和减少谐波。
配件：高级控制盘（可选件），两个软功能键，功能随状态不同而改变，内置帮助键可观察已修改过的参数列表，容易配置和调试，快速启动，快速进入参数；
ACS510电压范围：
380-480V

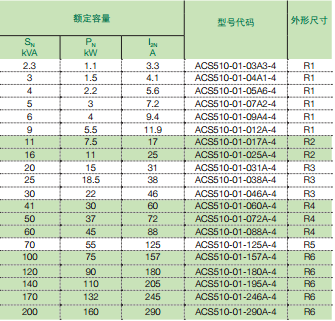

01代表变频器的安装方式及功率范围：
1、壁挂式安装，外形尺寸R1-R6
2、1.1到160KW
3、内置EMC滤波器
4、涂层板
5、标准软件
6、内置接口
7、电缆接线盒
8、助手控制盘
配件控制盘ACS-CP-D：
该控制盘更容易进行变频器变成，可与变频器分离使用，并支持包括中文在内的多种语言及字母数字显示。助手型控制盘还有多种向导，并内置了帮助功能用来指导用户，这种控制盘可以拷贝参数用于备份或下载到另一个变频器中，大屏幕显示屏和柔软的按键使变频器非常易于操作。
控制盘安装组件：
1：ACS-CP-EXT
2：OPMP-01
ACS-CP-EXT安装组件相对操作简单，直接将控制盘用螺钉固定在柜体门上。组件包括一个3米长的扩展电缆，一个衬垫，安装螺钉和一个安装模块。如安装正确，控制盘具有IP54防护等级，OPMP-01安装组件提供了一种更友好的解决方案，内嵌的控制盘安装托架使控制盘的固定如同安装在传动模块上一样。OPMP-01安装组件包含一根3M长的延长电缆及其他固定件。
输出电抗器：
当电机电缆长于额定长度时要使用输出电抗器，这样电机电缆通常可达到标准长度的1.5倍。
即插型可选件-扩展继电器输出模块：
该产品提供了三路额外的继电器输出接口，它们可以用于风机和水泵控制或多个监视功能。所有的继电器可以通过助手型控制盘进行编辑来控制开闭，另外，也可以通过现场总线进行控制；即插型可选件可以方便的构成自动化系统，一对双绞线代替了大量的常规接线，因此降低了成本并提高了可靠性。
制动单元和斩波器：
外形尺寸R1和R2的的模块带内置的制动斩波器作为标配。
技术数据：
ACS510是按照外部风冷设计的，冷却空气不能含有腐蚀性成分，并且温度不能超过40℃（降容使用时为50℃）。
熔断连接：
可以使用标准的熔断器。
电磁兼容：
在欧洲市场，EMC标准EN61800-3涵盖了对传动产品的特殊EMC需求，测试时带电机和电缆；其他的EMC标准，如EN55011，EN61000-6-3/4，适用于含有传动部件的工业或民用系统及设备，满足EN61800-3标准的传动单元同时也可以满足同类别的EN55011，EN61000-6-3/4标准，但反之未必。EN55011及EN61000-6-3/4并未指定电机负载及电机电缆长度。
遵照EN61800-3的EMC：
第一环境下，标配75m长电机电缆的外形尺寸R3，R4柜体和标配100m长电机电缆外形尺寸R1，R2，R5，R6柜体为限制性销售。
第二环境下，带300m长电机电缆作为标配的外形尺寸R1至R4柜体和带100m长电机电缆作为标配的外形尺寸R5至R6柜体为非限制性销售。
这些电缆的长度仅为EMC目的，如使用较长的电机电缆，可以根据需要使用外部EMC滤波器。
更多瑞士ABB信息请点击：ABB-ACS系列现货
